Guía técnica

Detalles constructivos de una casa industrializada

Cómo se construye una casa prefabricada StarModul, punto por punto: cimentación, forjados, fachadas y cubiertas, y los encuentros de ventanas, esquinas, aleros y cumbreras que mantienen la envolvente continua y aislada.

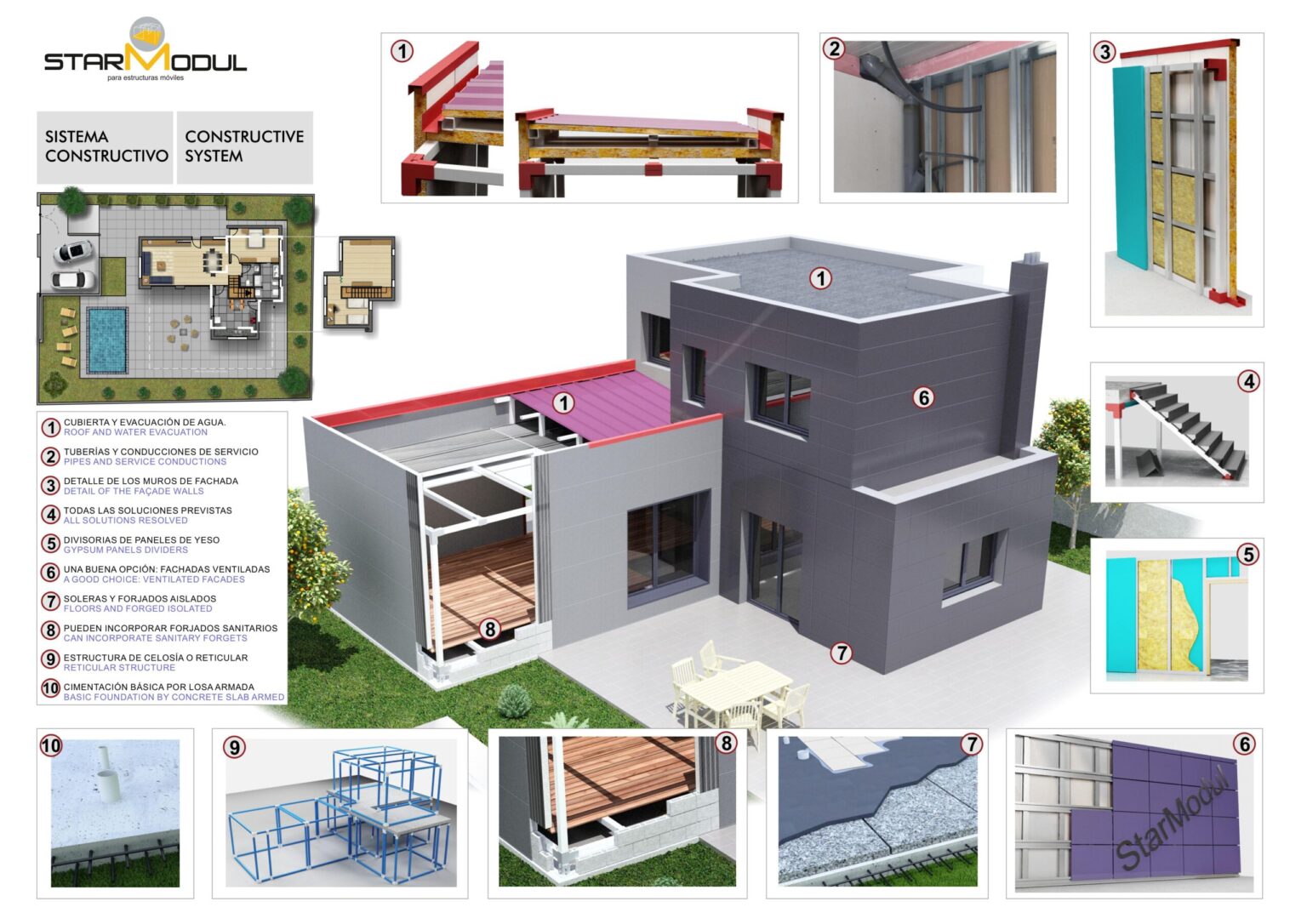

Cómo se construye

Una casa de acero y panel sándwich, capa a capa

Los detalles constructivos muestran cómo se resuelve cada parte de una casa StarModul: la cimentación, la estructura de acero atornillada, los forjados, las fachadas y la cubierta.

Son soluciones de referencia que el equipo técnico adapta a cada proyecto. Con el cerramiento completo (panel de 100 mm, lana de roca y trasdosado), la transmitancia es de 0,155 W/m²K en muros y 0,128 W/m²K en cubierta.

  • Kit con o sin montaje
  • Licencia como una casa convencional
  • Cálculo estructural por StarModul
  • Planos de montaje y piezas etiquetadas

Documentación técnica

Estructura metálica atornillada de una casa starmodul de dos plantas en montaje

Son detalles de referencia: la solución final de cada casa se define en su proyecto técnico y su cálculo estructural.

Soluciones técnicas

Los cuatro sistemas que definen una casa prefabricada

Estos son los puntos en los que la estructura, el aislamiento, los cerramientos y los acabados tienen que trabajar juntos.

Cimentación

Losa, zapatas o forjado sanitario, coordinados con los anclajes de la estructura, el aislamiento y el arranque de la fachada.

Ver cimentación

Forjados y suelos

Soluciones de suelo y de forjado entre plantas, su encuentro con la fachada y con la tabiquería interior.

Ver forjados

Fachadas

Panel sándwich, SATE o fachada ventilada, y la resolución de huecos, esquinas y premarcos.

Ver fachadas

Cubiertas

Cubiertas planas e inclinadas, formación de pendientes, aleros, hastiales, cumbreras y canales.

Ver cubiertas

1 · Cimentación

Cimentación de una casa industrializada

La casa es ligera, así que la cimentación trabaja con cargas bajas. Se define con el estudio geotécnico, las cargas y el cálculo estructural. Estas son las soluciones de referencia en las casas StarModul.

Detalle de cimentación por losa de hormigón de una casa prefabricada

Losa de hormigón armado

Apoyo continuo sobre el terreno, con aislamiento y barreras contra la humedad. Es la solución más habitual: hace a la vez de cimentación y de base del suelo. Espesores y armados se calculan para cada casa.

Detalle de zapata corrida para casa con estructura de acero

Zapata corrida

Cimentación lineal de hormigón armado bajo la estructura. Su tamaño y armado dependen del terreno y de las cargas de la vivienda.

Cimentación tipo cavity coordinada con la estructura starmodul

Cimentación tipo cavity

Coordinada con el replanteo, las placas de apoyo y los anclajes de la estructura de acero, y calculada para el proyecto.

Forjado sanitario starmodul elevado sobre el terreno

Forjado sanitario StarModul

La casa queda elevada sobre el terreno con una estructura de acero calculada para ella y compatible con el panel sándwich del sistema.

Cómo se une la cimentación con la estructura

La unión entre cimentación y estructura se define desde el replanteo, para controlar apoyos, anclajes, cotas y la continuidad de los cerramientos.

  • Replanteo previo de ejes y puntos de apoyo.
  • Cimentación dimensionada según el geotécnico y el cálculo.
  • Anclajes, placas y arranque de la estructura coordinados.
  • Aislamiento, humedad y encuentro con el cerramiento exterior resueltos.

2 · Estructura

Estructura de acero atornillada

La estructura se monta sobre la cimentación ya nivelada. Tras el replanteo se forman pórticos, riostras y forjados uniendo los tubos con las piezas StarModul.

Se fija a la cimentación con piezas de anclaje y pernos de alta resistencia. Para montarla bastan herramientas manuales: las piezas son ligeras y se manejan a mano.

  • Tubo de acero galvanizado de 100 × 100 mm y 100 × 50 mm.
  • Uniones patentadas en todos los nudos, sin soldadura.
  • Espesores y refuerzos según el cálculo de cada casa.
Estructura de acero de una casa industrializada montada sobre la losa
Estructura montada sobre la losa

3 · Forjados y suelos

Forjados de una casa con estructura de acero

El forjado se elige según las cargas, la planta y la solución constructiva. En una misma casa se pueden combinar losa, forjado sanitario y forjado de acero entre plantas.

Losa sobre terreno con aislamiento y suelo radiante

Losa sobre terreno

Planta baja con aislamiento, barrera contra el agua o el vapor, suelo radiante y el pavimento que elijas.

Forjado sanitario de una casa prefabricada

Forjado sanitario

La casa se separa del terreno con una cámara sanitaria, útil en parcelas húmedas o con pendiente.

Forjado entre plantas con tubos de acero

Forjado entre plantas

Tubos de acero y piezas auxiliares calculados para soportar la planta de arriba.

Forjado de acero con hormigonado y calefacción

Forjado con hormigonado

Si el proyecto lo pide, el forjado se puede hormigonar. Su composición, armado y espesor se definen en cada caso.

Suelos, encuentros y tabiques

Sobre la losa van el panel aislante con barrera antihumedad, los tubos del suelo radiante, una capa de mortero y el pavimento. El detalle de forjado coordina también:

  • El encuentro del forjado con el cerramiento exterior.
  • El arranque de los tabiques interiores sobre el suelo.
  • El aislamiento y las capas de acabado.
  • Los huecos de fachada y los niveles interiores.
Forjado sanitario en una casa industrializada con estructura de acero
Forjado sanitario en una casa StarModul

4 · Fachadas

Fachadas para una casa prefabricada de acero

El panel sándwich cierra la casa y puede quedar visto o servir de base a otros acabados. La fachada final se adapta a la estética y a las prestaciones del proyecto.

Fachada de panel sándwich en una casa industrializada

Panel sándwich

Panel de acero con núcleo de poliuretano, muy aislante y estanco. El espesor se elige según las prestaciones térmicas.

Fachada con sate sobre panel sándwich

SATE

Aislamiento por el exterior sobre el cerramiento, con malla, mortero y acabado final. Más en sate-caravista.com.

Fachada ventilada de composite en una casa prefabricada

Fachada ventilada

Subestructura exterior y placas de composite de aluminio, fibrocemento o Viroc. Más en panel-composite.com.

Fachada de ladrillo cara vista en una casa con estructura de acero

Cerámica, piedra, ladrillo, madera o revoco

Revestimientos tradicionales o contemporáneos para que la casa tenga el aspecto que quieras.

Encuentros de fachada y aislamiento continuo

La fachada coordina estructura, panel, aislamiento, trasdosado interior y acabado exterior. Por dentro, las paredes se trasdosan con placa de yeso laminado y aislamiento, y la tabiquería también es seca. Los puntos que más atención piden:

  • Continuidad del cerramiento en esquinas interiores y exteriores.
  • Encuentros superior, inferior y lateral de las ventanas.
  • Premarcos y vierteaguas.
  • Continuidad del aislamiento y puentes térmicos.

5 · Cubiertas

Cubiertas para una casa industrializada

La cubierta se diseña según la forma de la casa, las pendientes, las cargas y la recogida del agua. Casi siempre es una cubierta doble: forjado superior de panel, cámara de aire y cubierta exterior.

Cubierta plana transitable de una casa prefabricada

Cubierta plana

Con formación de pendientes e impermeabilización, coordinando aislamiento, encuentros y desagües.

Cubierta a un agua con subestructura de acero

Cubierta a un agua

La subestructura de acero crea una sola pendiente que lleva el agua al punto de recogida.

Cubierta a dos aguas de una casa con estructura de acero

Cubierta a dos o más aguas

Tubos y uniones calculados para los faldones inclinados, las cumbreras y los encuentros de la forma prevista.

Cubierta de panel tapajuntas de una casa starmodul

Cubierta de panel tapajuntas

La solución del kit: subestructura de tubos de 100 × 100 y 100 × 50 mm, panel sándwich tapajuntas de 30 mm, remates y canal oculta.

Encuentros de cubierta y recogida de aguas

Los detalles de cubierta resuelven pendientes, cumbreras, aleros, encuentros con la fachada y recogida de aguas sin romper la envolvente.

  • Pendientes formadas con la subestructura de acero.
  • Panel sándwich y capas de cubierta según el proyecto.
  • Encuentros de alero, hastial y cumbrera.
  • Canales, remates e impermeabilización en los puntos singulares.
Cubierta de una casa industrializada con estructura de acero
Cubierta doble con cámara de aire

6 · Encuentros técnicos

Planos de detalle de una casa prefabricada

Así se coordinan estructura, panel sándwich, aislamiento, fachada, cubierta, forjados, carpinterías y acabados en los puntos singulares de la casa.

Descargar todos los detalles en PDF Toda la documentación técnica

Cómo leer los detalles

Qué resuelven estos detalles constructivos

Aislamiento continuo

Muestran cómo se unen el panel sándwich, el aislamiento exterior, las cámaras y los trasdosados para que la envolvente no tenga puntos débiles.

Puertas y ventanas

Jambas, dinteles, umbrales, premarcos y vierteaguas coordinan la carpintería con el aislamiento y el acabado exterior.

Agua y cubierta

Aleros, canales, cumbreras y encuentros de cubierta concentran la evacuación del agua y la protección frente a ella.

Forjado y fachada

El borde de la losa y el arranque del cerramiento reúnen estructura, aislamiento, pavimento y barreras contra la humedad.

Preguntas frecuentes

Dudas sobre los detalles constructivos

Más preguntas frecuentes
¿Qué detalles constructivos necesita una casa industrializada?

Los principales son la cimentación y el arranque de la estructura, los encuentros del forjado, las esquinas y los huecos de la fachada, y los remates de la cubierta. Cada uno coordina estructura, aislamiento, cerramientos, impermeabilización y acabados.

¿Cómo se resuelve el encuentro entre la fachada y la estructura de acero?

El detalle une el tubo de la estructura con el panel de cerramiento, el aislamiento exterior o interior y el trasdosado. En esquinas y huecos se cuida sobre todo que las capas de la envolvente sean continuas.

¿Qué cubiertas se pueden hacer en una casa prefabricada?

Planas o inclinadas, a una, dos o más aguas. Los detalles resuelven pendientes, paneles, subestructura, aleros, hastiales, cumbreras, canales y encuentros con la fachada.

¿Qué forjado lleva una casa con estructura de acero?

Depende del proyecto: losa sobre terreno, forjado sanitario o forjado de acero entre plantas, siempre calculados según cargas, luces y cálculo estructural.

¿Cumplen el Código Técnico de la Edificación?

Los detalles del sistema están pensados para cumplir el CTE en habitabilidad, seguridad y eficiencia energética. En cada casa, el proyecto técnico y el cálculo estructural concretan las soluciones.

¿Sirven estos detalles para cualquier casa?

No directamente. Son detalles de referencia del sistema StarModul. La composición final, los espesores, los anclajes y los encuentros se adaptan al proyecto técnico y al cálculo de cada vivienda.
