Página inicial › O sistema › Detalhes de construção
Guia técnico
Como se constrói uma casa pré-fabricada StarModul, passo a passo: sementes, lajes, fachadas e coberturas, e as junções das janelas, cantos, beirais e cumeeiras que mantêm a envolvente contínua e isolada.
Estes são detalhes de referência: a solução final de cada casa é definida no seu projeto técnico e no seu cálculo estrutural.
Soluções técnicas
São estes os pontos em que a estrutura, o isolamento, as paredes exteriores e os acabamentos têm de funcionar em conjunto.
Laje, sapatas ou laje sanitária, em coordenação com as fixações da estrutura, o isolamento e a base da fachada.
Soluções para pavimentos e lajes entre andares, a sua ligação com a fachada e com as divisórias interiores.
Painel sandwich fachada, SATE ou fachada ventilada, e o tratamento de aberturas, cantos e pré-caixilhos.
Coberturas planas e inclinadas, formação de inclinações, beirais, frontões, cumeeiras e caleiras.
1 · Fundações
A casa é leve, por isso a fundação suporta cargas reduzidas. É definida com base no estudo geotécnico, nas cargas e no cálculo estrutural. Estas são as soluções de referência nas casas StarModul.

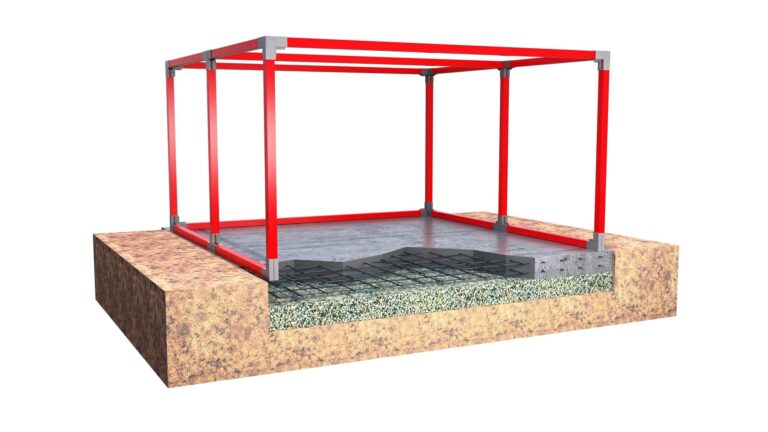

Apoio contínuo no terreno, com isolamento e barreiras contra a humidade. É a solução mais comum: funciona ao mesmo tempo como fundação e como base do pavimento. As espessuras e as armaduras são calculadas para cada casa.

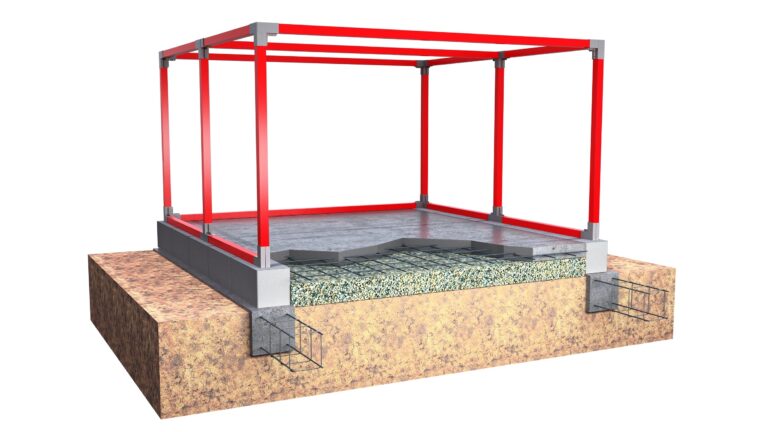

Fundação linear de betão armado por baixo da estrutura. As suas dimensões e armadura dependem do terreno e das cargas da casa.

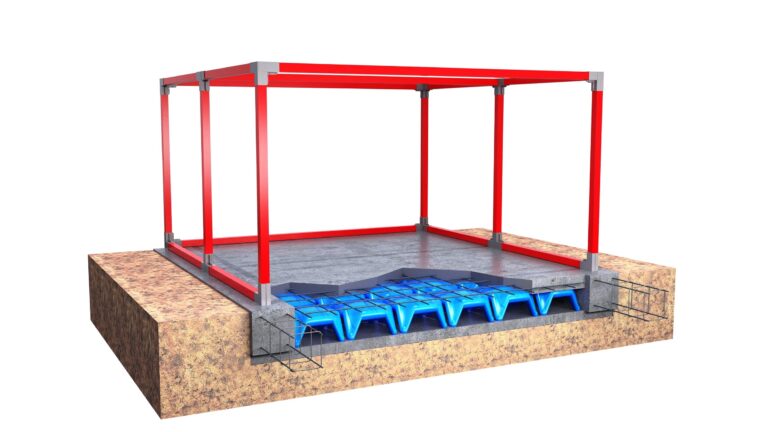

Coordenada com o levantamento topográfico, as placas de apoio e as fixações da estrutura de aço, e calculada para o projeto.
A casa fica elevada em relação ao terreno, com uma estrutura de aço concebida especificamente para ela e compatível com o painel sanduíche do sistema.
A ligação entre a fundação e a estrutura é definida a partir do traçado, para controlar os apoios, as fixações, as cotas e a continuidade das paredes.
2 · Estrutura
A estrutura é montada sobre a fundação já nivelada. Após o traçado, formam-se pórticos, contraventamentos e lajes, unindo os tubos às peças StarModul.
Fixa-se à fundação com peças de fixação e parafusos de alta resistência. Para a montar, bastam ferramentas manuais: as peças são leves e manuseiam-se à mão.
3 · Lajes e pavimentos
A laje é escolhida de acordo com as cargas, a planta e a solução construtiva. Numa mesma casa, é possível combinar lajes, lajes sanitárias e lajes de aço entre pisos.
Piso térreo com isolamento, barreira contra a água ou o vapor, piso radiante e o revestimento que escolheres.

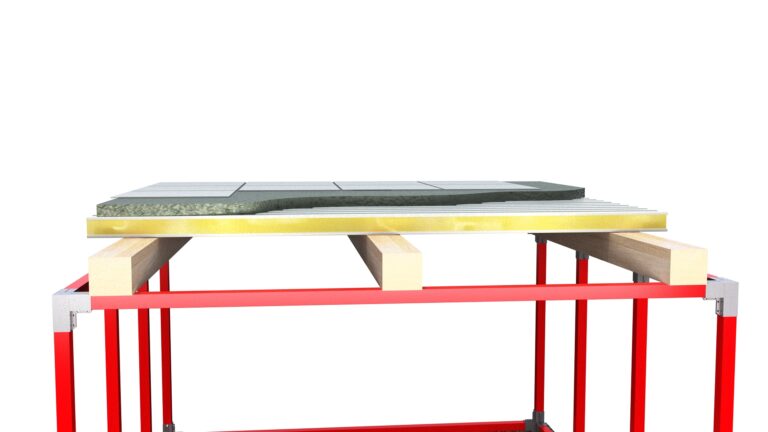

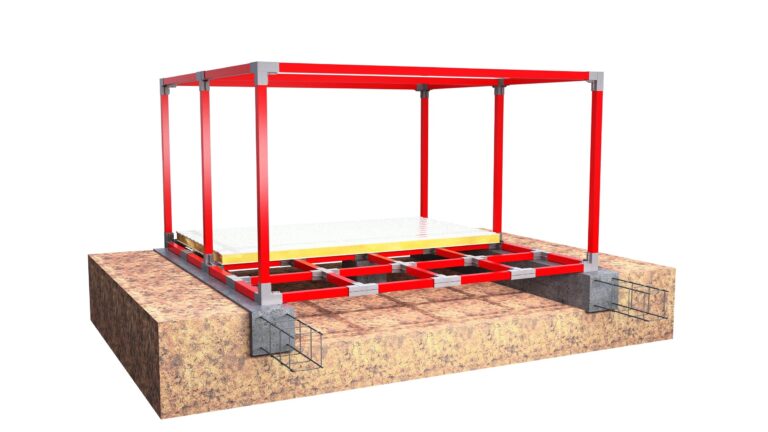

A casa está separada do terreno por uma câmara sanitária, útil em terrenos húmidos ou com inclinação.

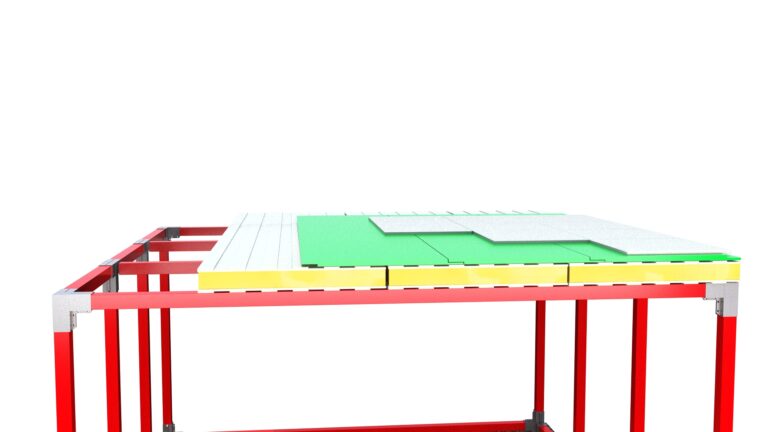

Tubos de aço e peças auxiliares concebidos para suportar o andar de cima.
Se o projeto assim o exigir, a laje pode ser betonada. A sua composição, armadura e espessura são definidas caso a caso.

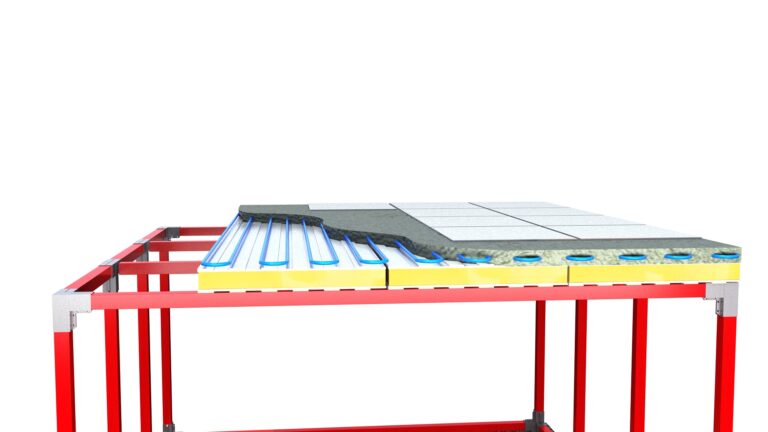

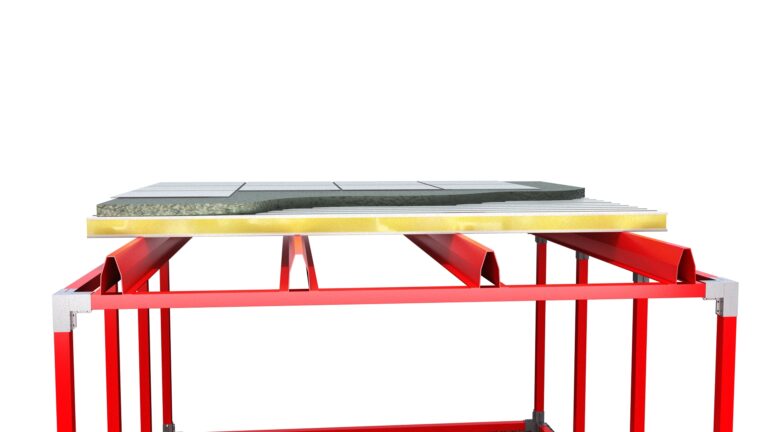

Sobre a laje ficam o painel isolante com barreira anti-humidade, os tubos do piso radiante, uma camada de argamassa e o pavimento. O detalhe da laje também inclui:
4 · Fachadas
O painel sandwich reveste a casa e pode ficar à vista ou servir de base para outros acabamentos. A fachada final adapta-se à estética e às características do projeto.

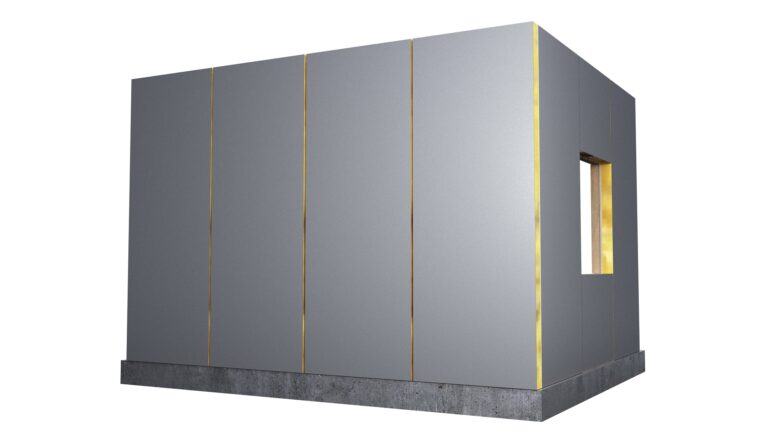

Painel de aço com núcleo de poliuretano, altamente isolante e estanque. A espessura é escolhida de acordo com as características térmicas.

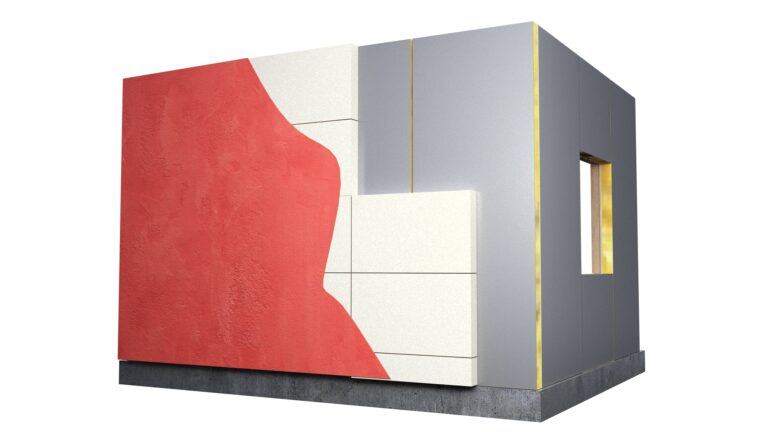

Isolamento exterior sobre a parede, com rede, argamassa e acabamento final. Mais informações em sate-caravista.com.

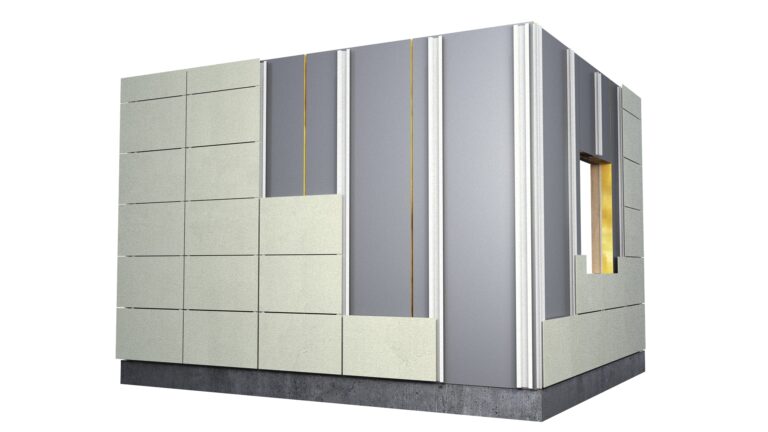

Subestrutura exterior e placas compostas de alumínio, fibrocimento ou Viroc. Mais informações em panel-composite.com.

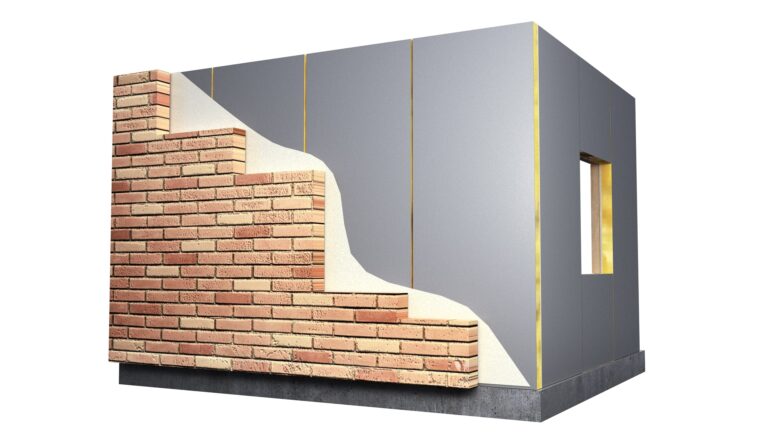

Revestimentos tradicionais ou contemporâneos para que a tua casa tenha o aspeto que desejas.
A fachada combina estrutura, painéis, isolamento, revestimento interior e acabamento exterior. No interior, as paredes são revestidas com placas de gesso laminado e isolamento, e as divisórias também são de construção a seco. Os pontos que exigem mais atenção:
5 · Coberturas
A cobertura é projetada de acordo com a forma da casa, as inclinações, as cargas e o escoamento da água. Quase sempre é uma cobertura dupla: laje superior em painéis, câmara de ar e cobertura exterior.

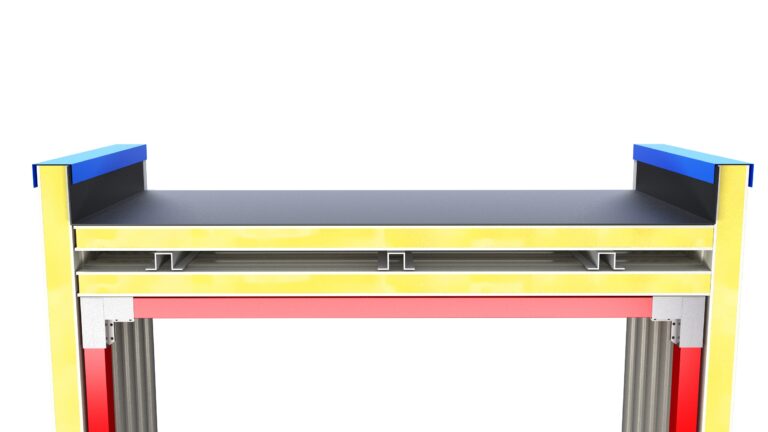

Com a criação de inclinações e impermeabilização, coordenando o isolamento, as junções e os escoamentos.

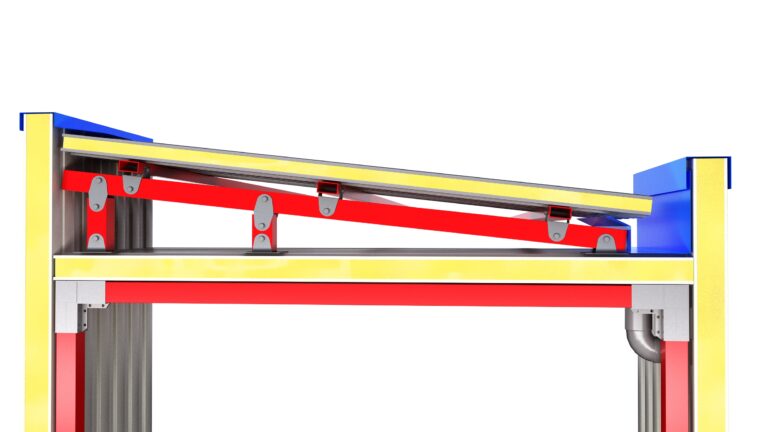

A subestrutura de aço cria uma inclinação única que conduz a água até ao ponto de recolha.

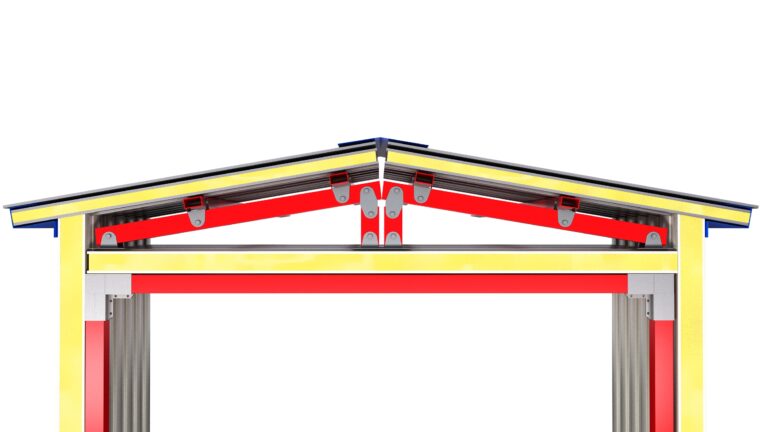

Tubos e ligações calculados para as abas inclinadas, as cumeeiras e as junções, tal como previsto.

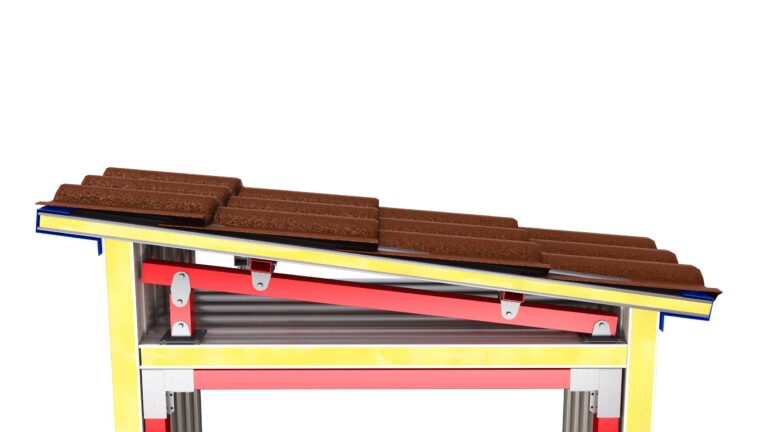

A solução do kit: subestrutura de tubos de 100 × 100 e 100 × 50 mm, painel sanduíche com junções de 30 mm, remates e calha oculta.
Os detalhes do telhado resolvem as inclinações, cumeeiras, beirais, junções com a fachada e a recolha de águas sem interromper o revestimento exterior.
6 · Reuniões técnicas
É assim que se coordenam a estrutura, o painel sanduíche, o isolamento, a fachada, a cobertura, as lajes, as carpintarias e os acabamentos nos pontos mais marcantes da casa.
Descarregar todos os detalhes em PDF Toda a documentação técnica
Como ler os detalhes
Mostram como o painel sanduíche, o isolamento exterior, as câmaras e os revestimentos se unem para que a envolvente não tenha pontos fracos.
Os montantes, as travessas, os limiares, as molduras e os calhas combinam a carpintaria com o isolamento e o acabamento exterior.
Beirais, calhas, cumeeiras e junções do telhado são os pontos onde a água é escoada e onde a proteção contra a água se concentra.
A borda da laje e a base da parede reúnem a estrutura, o isolamento, o pavimento e as barreiras contra a humidade.
Os principais são a fundação e a base da estrutura, as junções do piso, os cantos e as aberturas da fachada, e os remates do telhado. Cada um coordena a estrutura, o isolamento, as paredes, a impermeabilização e os acabamentos.
Este detalhe une o tubo da estrutura ao painel de fechamento, ao isolamento exterior ou interior e ao revestimento. Nos cantos e nas aberturas, dá-se especial atenção para que as camadas do revestimento sejam contínuas.
Planas ou inclinadas, com uma, duas ou mais águas. Os detalhes definem as inclinações, os painéis, a subestrutura, os beirais, as empenas, as cumeeiras, as calhas e as junções com a fachada.
Depende do projeto: laje sobre o solo, laje sanitária ou laje de aço entre pisos, sempre calculadas de acordo com as cargas, vãos e cálculo estrutural.
Os detalhes do sistema foram concebidos para cumprir o CTE em termos de habitabilidade, segurança e eficiência energética. Em cada casa, o projeto técnico e o cálculo estrutural definem as soluções.
Não, não diretamente. São detalhes de referência do sistema StarModul. A composição final, as espessuras, as fixações e as junções adaptam-se ao projeto técnico e aos cálculos de cada habitação.
